Bezeichnung des Prüfstandes Anton Paar T-BTP
Art des Prüfstandes Modellprüfstand (round-on-flat)
Verwendungszweck Tribologische Untersuchungen von geschmierten und ungeschmierten Tribosystemen. Untersuchen von Reibungs- und Verschleißverhalten. Untersuchen des Übergangs von statischer in dynamische Reibung.
Ergänzende Angaben –

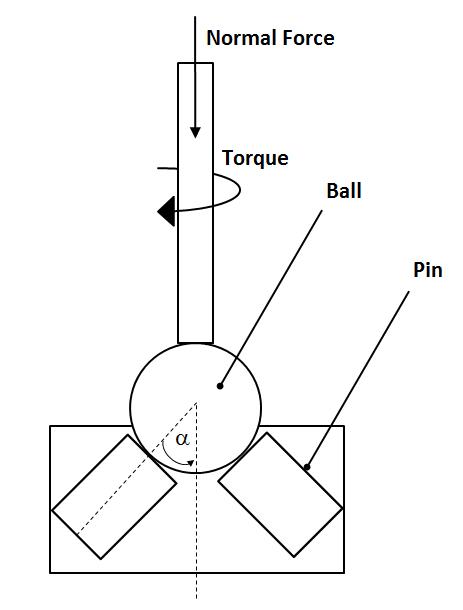

Prinzipskizze des Prüfstandes

Schematische Skizze. Der Probenhalter ist in x- und y-Richtung gelagert und in z-Richtung gefedert angebracht.
Skizzenquelle Rummel et al., Combining Rheological and Tribological Studies of Lubricants, TAE International Colloquium Tribology, 2018
Kurzbeschreibung des Prüfstandes
  • Regelbare Normalkraft zwischen 0,1 N und 70 N
  • Drehzahl zwischen 10-6 rpm und 3000 rpm
  • Gleitgeschwindigkeit zwischen 10-8 m·s-¹ und 1,4 m·s-¹
  • Oszillationsmessungen mit Frequenzen von 10-7 Hz bis 100 Hz
  • Temperaturbereich zwischen -150 °C und 600 °C
  • Relative Luftfeuchtigkeit im Bereich von 5 % bis 95 % einstellbar
  • In x- und y-Richtung gelagerter Probenkörperhalter
  • Federhärte in z-Richtung einstellbar
  • Rückschlüsse auf Verschleiß online möglich

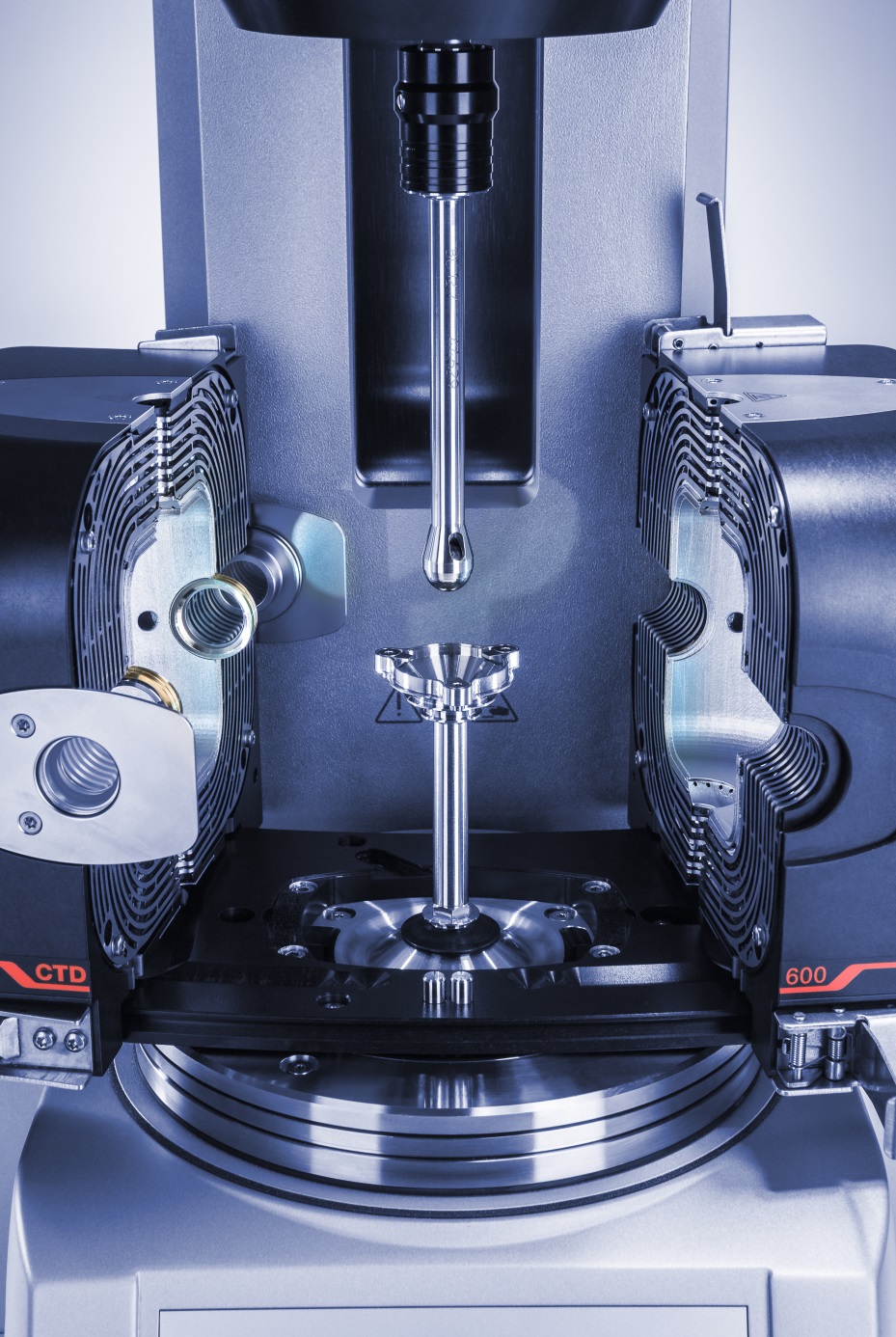

Foto(s)
Fotoquelle Anton Paar
Verwendete Prüfkörper und Kontaktgeometrie

round-on-flat
Körper 1: Kugel
Körper 2: 3 Plättchen oder 3 Zylinder
bekannte Prüfmethoden
  • Erweiterte Stribeckkurve
  • Losbrechmoment (engl.: Breakaway Torque) Messung
  • Verschleißmessung
Schmierstoffbedarf für die Prüfung ca. 3 mL
Zeitaufwand für die Prüfung wenige Minuten, länger entsprechend der Testvorschrift
Zusätzliche Informationen –
PDF als Download n073-mod1-anton-paar-tbtp.pdf
Florian Rummel, Anton Paar Germany GmbH, Ostfildern, Germany
